تست هایپات (Hipot)

که مخفف (High-potential Testing) تست پتانسیل بالا یا ولتاژ بالا است، یک مرحله مهم در فرآیند تولید تجهیزات و سیستم های الکتریکی است. این شامل اعمال یک ولتاژ بالاتر از حد معمول به یک دستگاه یا قطعه برای ارزیابی یکپارچگی عایق و ایمنی کلی آن است. این روش برای شناسایی آسیب‌پذیری‌های احتمالی و اطمینان تحمل فشار های عملکرد مناسب تجهیزات ضروری است.

فواید کلیدی

• تست Hipot با بررسی جریان جریان در ولتاژهای بالا، عایق الکتریکی را تأیید می کند.
• مشکلاتی مانند آسیب عایق، فاصله نامناسب پایانه ها و خطاهای ساخت را تشخیص می دهد.
• این آزمایش ولتاژ بالاتر از سطوح استاندارد را برای ارزیابی استحکام عایق اعمال می کند.
• اطمینان حاصل می کند که دستگاه های الکتریکی دارای عایق کافی هستند و مدارهای ایمنی در مهار سیم را تأیید می کند.

تست Hipot چیست؟

این تست به عنوان تست مقاومت دی الکتریک نیز شناخته می شود. و با تایید اینکه هیچ جریانی بین دو مکان تعریف شده در ولتاژ بالا جریان ندارد، میزان تحمل عایق الکتریکی در یک دستگاه را تعیین می کند. همچنین تست Hipot به سازندگان کمک می‌کند تا آسیب‌های عایق و خوردگی، پایانه‌هایی که فاصله مناسبی ندارند، سیم‌های سرگردان و خطاهای ساخت را شناسایی کنند.

در این آزمایش، ولتاژ بالا(اغلب بالاتر از ولتاژ کاری استاندارد دستگاه) بین هادی های حامل جریان دستگاه و زمین یا شاسی آن اعمال می شود. هدف این است که اطمینان حاصل شود که عایق می تواند ولتاژ تست مشخص شده را بدون خرابی تحمل کند.

تست هایپات برای اطمینان از اینکه تجهیزات، ترانسفورماتورها، بردهای مدار یا موتورهای الکتریکی دارای عایق الکتریکی کافی هستند و همچنین برای تأیید صحت عملکرد مدارهای ایمنی در مهار سیم و مجموعه کابل های سفارشی استفاده می شود.

تست Hipot چگونه کار می کند؟

آزمایش Hipot برای ارزیابی تنش روی تجهیزات الکتریکی برای ملاحظات ایمنی و کیفیت مورد نیاز است. تحت ولتاژ بالا، تضمین می کند که هیچ خرابی یا سوراخی وجود ندارد و فاصله عایق روی خط و هوا حفظ می شود. آزمایش‌ها را می‌توان بین مناطق عایق‌شده یا برق‌دار یک قطعه و زمین الکتریکی انجام داد. در طول آزمایش، جریان الکتریکی بین دو سایت جریان می یابد.

به طور معمول، آزمایش با اتصال یک سر منبع تغذیه به زمین و دیگری به هادی مورد آزمایش انجام می شود. هادی ها را می توان به یک منبع ولتاژ بالا یا به زمین متصل کرد. فقط اطمینان حاصل کنید که مخاطب آزمایشی شما جدا از سایر مخاطبین قرار دارد.

هدف از آزمایش با پتانسیل بالا

1. ارزیابی استحکام دی الکتریک

هدف اولیه از آزمایش با پتانسیل بالا، ارزیابی استحکام دی الکتریک اجزای الکتریکی است. استحکام دی الکتریک به توانایی یک ماده عایق برای تحمل ولتاژهای بالا بدون شکستگی اشاره دارد. این آزمایش حاشیه ایمنی را تضمین می کند و تعیین می کند که آیا عایق در یک دستگاه یا سیستم می تواند سطوح ولتاژی بالاتر از ولتاژ کاری استاندارد خود را تحمل کند یا خیر. در طول آزمایش قدرت دی الکتریک، حد جریان به دقت کنترل می شود تا از عملکرد عادی مطابق با استانداردهای تست تعیین شده اطمینان حاصل شود و عملکرد صحیح برای هر واحد تولیدی در یک نقطه تأیید شود.

2. شناسایی ضعف عایق

استانداردهای تست با پتانسیل بالا به شناسایی نقاط ضعف عایق مانند ترک ها، سوراخ های پین یا سایر عیوب که می تواند ایمنی و قابلیت اطمینان تجهیزات را به خطر بیندازد، کمک می کند. این امر برای جلوگیری از خرابی های الکتریکی که می تواند منجر به خرابی، خرابی یا حتی خطرات ایمنی شود، بسیار مهم است.

3. رعایت دستورالعمل های ایمنی

تست با پتانسیل بالا تضمین می کند که تجهیزات الکتریکی با پروتکل ها و مقررات ایمنی مطابقت دارند و معیاری از اطمینان در ایمنی و قابلیت اطمینان محصول را ارائه می دهند. رعایت پروتکل های ایمنی تعیین شده هم برای تولیدکنندگان و هم برای کاربران نهایی ضروری است تا خطرات مرتبط با سیستم های الکتریکی را کاهش دهند.

4. تایید کیفیت تولید

ادغام آزمایش با پتانسیل بالا در روند تولید به تأیید کیفیت واحدهای تولیدی کمک می کند و اطمینان حاصل می کند که هر دستگاه با معیارهای ایمنی و عملکرد مشخص شده مطابقت دارد. اطمینان از ثبات و قابلیت اطمینان در کل خط تولید این مرحله را ضروری می کند.

سازندگان قراردادی نقش مهمی را در صنایع مختلف ایفا می کنند زیرا منابع و تخصص لازم را برای تولید کالاها به صورت کارآمد و مقرون به صرفه در اختیار کسب و کار قرار می دهند.

تست هایپات کابل

عناصر کلیدی تست Hipot

عناصر کلیدی شامل جنبه های مختلفی است که برای اثربخشی آن بسیار مهم است. این موارد شامل موارد زیر است:

ولتاژ تست: ولتاژ اعمال شده در طول آزمایش با پتانسیل بالا از سطوح عملیاتی استاندارد برای تست تنش عایق فراتر می رود.

مقاومت عایق و جریان نشتی: مقاومت عایق را اندازه گیری کرده و جریان نشتی را شناسایی می کند که نشان دهنده مشکلات احتمالی عایق است.

تجهیزات تست ایمنی: تست‌های مقاومت دی الکتریک پیشرفته مجهز به مکانیسم‌های ایمنی، محدودیت‌های جریان و تشخیص ولتاژ اوج منفی برای افزایش حفاظت از مصرف‌کننده هستند.

عایق بندی مناسب برای محافظت از مشتری: تست ولتاژ بالا تضمین می کند که تجهیزات الکتریکی دارای عایق مناسب بوده و خطر برق گرفتگی و سایر خطرات ایمنی را برای کاربران نهایی کاهش می دهد.

مدارهای حفاظتی: تستر Hipot مجهز به مدارهای تولیدی برای محدود کردن جریان و جلوگیری از جریان‌های ناگهانی و غیرقابل کنترل است که ایمنی کلی مشتری در طول آزمایش را افزایش می‌دهد.

استانداردهای ایمنی مشتری: رعایت پروتکل‌های ایمنی یک جنبه حیاتی در تست Hi-pot است. سازندگان باید دستورالعمل های ایمنی تعیین شده را برای اطمینان از ایمنی پرسنل آزمایش و کاربران نهایی دنبال کنند.

کاربردها

رساناهای فاز مدار و رشته های سیم سرگردان: آزمایش با پتانسیل بالا یکپارچگی عایق هادی ها را ارزیابی کرده و خطرات احتمالی را از رشته های سیم کنترل نشده شناسایی می کند.

تست یکپارچگی مدار و خطاهای تحمل: یکپارچگی مدار را تضمین می کند و خطاهای حاشیه ای را در روند تولید شناسایی می کند.

جریان ناگهانی و کنترل نشده و تنظیم تست: مسائل مربوط به جریان ناگهانی و کنترل نشده را تشخیص می‌دهد و تنظیمات آزمایشی را برای دقت بهینه می‌کند.

ولتاژ آزمایش زمین و AC: نگرانی های مربوط به اتصال زمین را برطرف می کند و پاسخ دستگاه به ولتاژهای متناوب را ارزیابی می کند.

روش های مدرن تست هایپات

تست ولتاژ DC و AC با پتانسیل بالا: ولتاژ آزمایشی AC وقتی به اوج خود می رسد، چه مثبت یا منفی، عایق را تحت فشار قرار می دهد. از طرف دیگر، تست دی سی دی هی-پات فقط می تواند یک قطبیت را آزمایش کند.

مدارهای گذرا و ایمنی ولتاژ: تستر پیشرفته هایپات استحکام دی الکتریک گذرهای ولتاژ آزمایشی را محاسبه می کند و مدارهای امنیتی را برای افزایش ایمنی مشتری در خود جای می دهد.

حداکثر جریان مجاز و قطع کننده مدار باز: حداکثر جریان مجاز را کنترل کرده و مشکلات مربوط به قطع کننده های مدار باز را تشخیص می دهد.

ولتاژ بیش از حد گذرا و ردپای لحیم کاری بزرگ شده: اضافه ولتاژهای گذرا را شناسایی کرده و نگرانی های بالقوه مانند ردپای بزرگ شدن لحیم کاری روی برد مدارها را ارزیابی می کند.

طبق استاندارد IEC 60950، ولتاژ آزمایشی پایه برای تست Hipot  {(ولتاژ عملیاتی)×2 + 1000 ولت} است.

دلیل استفاده از 1000 ولت به عنوان بخشی از فرمول اصلی این است که عایق در هر محصولی می تواند تحت ولتاژهای گذرا روزانه قرار گیرد. آزمایش ها و تحقیقات نشان داده اند که این ولتاژ بیش از حد می تواند تا 1000 ولت باشد.

تست هایپات

تشریح روش تست HIPOT

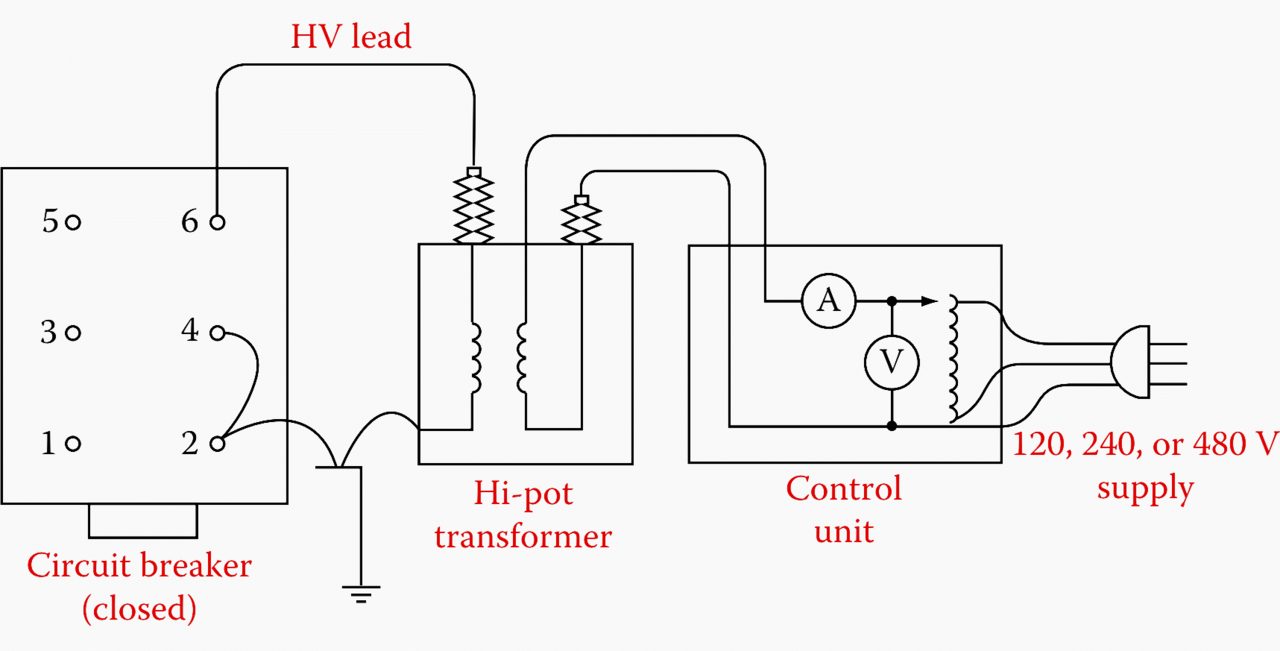

برای تست هایپات معمولاً یک طرف منبع تغذیه به زمین ایمنی متصل شده و طرف دیگر منبع تغذیه به هادی در حال آزمایش وصل می شود. با اتصال منبع تغذیه به این صورت، دو مکان وجود دارد که یک هادی معین را می توان وصل کرد: ولتاژ بالا یا زمین.

هنگامی که بیش از دو کنتاکت دارید که باید تحت آزمایش hipot قرار گیرند، یک کنتاکت را به ولتاژ بالا وصل کرده و تمام کنتاکت‌های دیگر را به زمین وصل می‌کنید. با آزمایش یک نمونه به این روش، اطمینان حاصل می شود که از تمام نمونه دیگر ایزوله است.

اگر عایق بین این دو کافی باشد، اعمال یک اختلاف ولتاژ زیاد بین دو هادی که توسط عایق از هم جدا شده‌اند، منجر به جریان بسیار کمی می‌شود. اگرچه این جریان کوچک قابل قبول است، اما هیچ خرابی عایق هوا یا عایق جامد نباید اتفاق بیفتد. بنابراین، جریان مورد نظر، جریانی است که نتیجه خرابی یا تخلیه جزئی است نه جریان ناشی از کوپلینگ خازنی.

نتیجه گیری

تست Hipot یک مرحله حیاتی در فرآیند تولید تجهیزات الکتریکی است که به ایمنی و قابلیت اطمینان سیستم های الکتریکی و شناسایی مشکلات بالقوه عایق کمک می کند. انطباق با پروتکل های ایمنی را تضمین کرده و کیفیت واحدهای تولیدی را تأیید می کند. در نهایت خطر خرابی های الکتریکی را به حداقل می رساند و رفاه کاربر را افزایش می دهد.

سوالات متداول

چرا تست Hipot در فرآیند تولید ضروری است؟
این تضمین می کند که تجهیزات می توانند ولتاژهای بالاتر از حد معمول را تحمل کنند و خطر خرابی های الکتریکی را کاهش می دهند.

تفاوت بین تست هایپات AC و DC چیست؟
آزمایش Hipot AC شامل اعمال جریان متناوب است، در حالی که آزمایش Hipot DC از جریان مستقیم استفاده می کند. انتخاب بین تست AC و DC به نیازهای خاص دستگاه آزمایش شده بستگی دارد.

چگونه تست Hipot به ایمنی کاربر کمک می کند؟
تست Hipot تضمین می کند که تجهیزات الکتریکی دارای عایق جامد هستند و خطر موتورهای الکتریکی و سایر خطرات ایمنی را برای کاربران نهایی کاهش می دهد.

چرا رعایت استانداردهای ایمنی در تست هایپات بسیار مهم است؟
پیروی از دستورالعمل‌های ایمنی تعیین‌شده به کاهش خطرات مرتبط با سیستم‌های الکتریکی کمک می‌کند و تضمین می‌کند که تجهیزات آزمایش‌شده با معیارهای ایمنی و عملکرد مورد نیاز مطابقت دارند.
